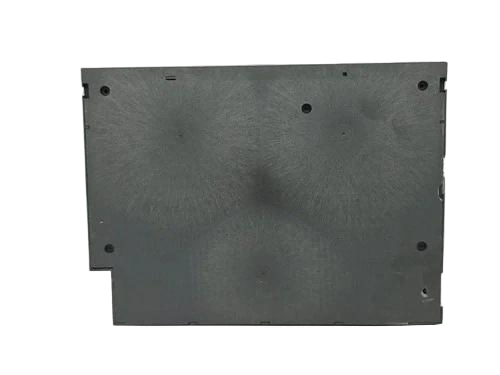

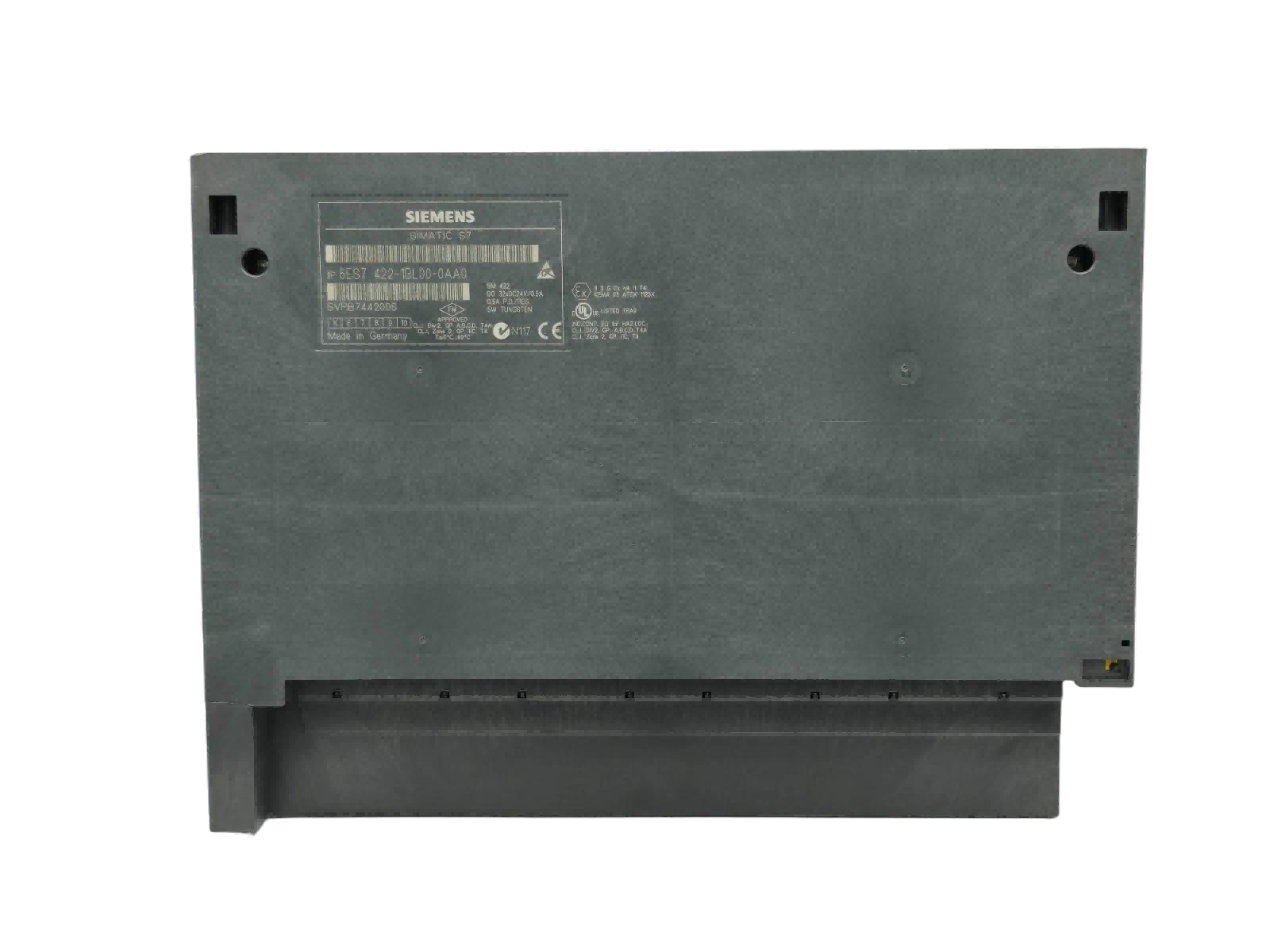

Siemens 6ES7422-1BL00-0AA0

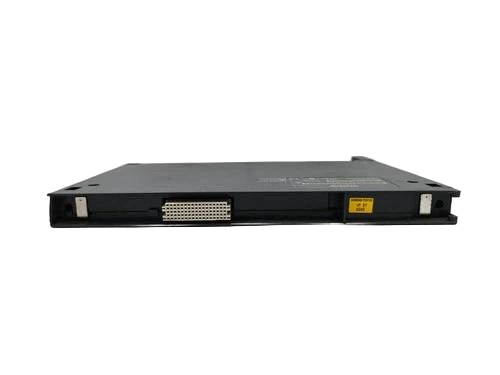

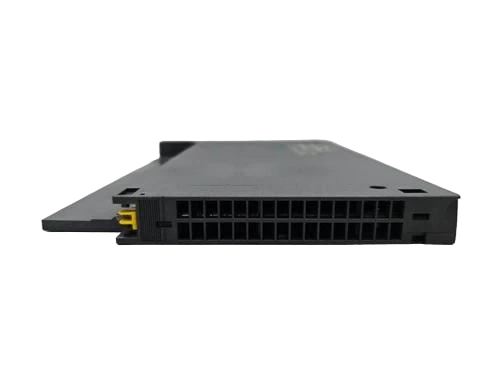

Den samtidiga styrningen av monteringslinjer med flera stationer kräver ofta att ställningen utökas på grund av otillräckliga stationer. Att installera Siemens 6ES7422-1BL00-0AA0 kan direkt eliminera behovet av ytterligare expansionsmoduler genom att använda dess 32-kanaliga högdensitetstransistorutgång. Detta kort är utrustat med en standard 40-stifts frontkontakt på undersidan. Kabeldragning och signalmätning kan alla utföras på framsidan utan att ta bort sidopanelen. Den stöder även hot swapping när den är påslagen, och genom att helt enkelt trycka på spaken kan den felaktiga komponenten bytas ut direkt utan att störa de intilliggande skårorna. Hanyite Automation Technology har för närvarande helt nya kort i lager. Hitta rätt leverantör och köp direkt. Detta sparar lång ledtid för leverans och gör att elskåpet kan återuppta driften omedelbart.

Hur det fungerar / Signalflödesdiagram

CPU:n på S7-400-masterstationen utfärdar driftsinstruktioner ➔ Bakplansbussen sänder data med hög hastighet ➔ Siemens 6ES7422-1BL00-0AA0 tar emot logiska nivåsignaler ➔ Den interna fotoelektriska isoleringskretsen utför anti-interferensbehandling ➔ Driver 32 DC-transistorer på plats 24-volymer. indikatorlampor reagerar exakt på åtgärderna

Kärnfunktion

Tillhandahåller 32 digitala DC-transistorutgångar, med en kanal som stöder högfrekvent pulsomkoppling och konventionell omkopplarkontroll.

Inbyggd strikt elektrisk isoleringsmekanism, som fysiskt skär av störningsvägen för den externa starkströmskretsen till systemets bakplansbussen.

Kompatibel med 24-volts standard industrispänning, driver enkelt olika mellanreläer och magnetventiler och andra resistiva belastningar.

Stöder kontinuerlig sömlös adresseringsmappning, vilket avsevärt förenklar variabeltilldelningen och logiska anropsstegen i kontrollprogrammet på den övre nivån.

Varje utgångskanal har oberoende överbelastnings- och kortslutningsskydd för att undvika att hela kortets utgångsförlamning orsakas av ett enpunktsfel.

Fördelar med problemlösning

Långdistansledningar i stora produktionslinjer är benägna att introducera inducerad elektromotorisk kraft. Vanliga utgångskort tänder ofta fel på grund av störningar från brusvågor. Den solida isoleringsmekanismen i denna modul skär fysiskt av störningsvägen från den fysiska nivån, vilket säkerställer rena signaler. Under samtidiga operationer på flera arbetsstationer tvingar 16-punktsmodulen ofta racket att ofta expandera, medan Siemens 6ES7422-1BL00-0AA0 med 32 högdensitetskonfigurationer direkt minskar hårdvaruavtrycket och ledningsnoder, vilket minskar risken för kabelstörningar inuti skåpet. Under uppstart och avstängning av utrustningen är DC-spolen benägen att generera överspänning. Dess interna skyddskrets absorberar effektivt den omvända elektromotoriska kraften och undviker risken för utgångsavbrott och vidhäftning som leder till funktionsfel eller produktionsstopp.

Enkel service och byte på plats

Modulen använder en ledningsmekanism med frontinsättning kombinerad med snäppfäste för styrskenan. När du felsöker linjerna, lossa helt enkelt kontakten på framsidan för att mäta, utan att behöva ta bort hela sidopanelen på maskinen. S7-400-stället stöder hot-plugg-drift med ström på. När du byter ut Siemens 6ES7422-1BL00-0AA0, tryck helt enkelt låsspaken åt sidan, dra ut den gamla komponenten vertikalt och sätt in den nya kortet. Hela processen stör inte funktionen av intilliggande slitsar. De gröna statusindikatorerna på panelen motsvarar varje utgångskanal. Om något ställdon går sönder eller kortsluter kan felkretsen snabbt lokaliseras genom att skanna den upplysta statusen. Detta eliminerar det besvärliga steget att ansluta en dator för att kontrollera programmet.

Certifieringar och användningsfall

Det här kortet är byggt för att följa CE och UL508 och fungerar i typiska industriella miljöer samtidigt som det uppfyller reglerna för säkerhet och elektromagnetisk kompatibilitet. I verklig användning på en fordonssvetsanläggning, har den körts kontinuerligt i flera år och kontrollerat luftventiler och indikatorer, och håller stadigt genom damm och elektriskt brus.

Vi har lager av denna del, så rutinbeställningar kan skickas samma dag efter testning. När du står inför en oplanerad avstängning kan vi hjälpa dig att matcha ditt gamla korts inställningar och validera den nya enheten, vilket minimerar stilleståndstiden.
