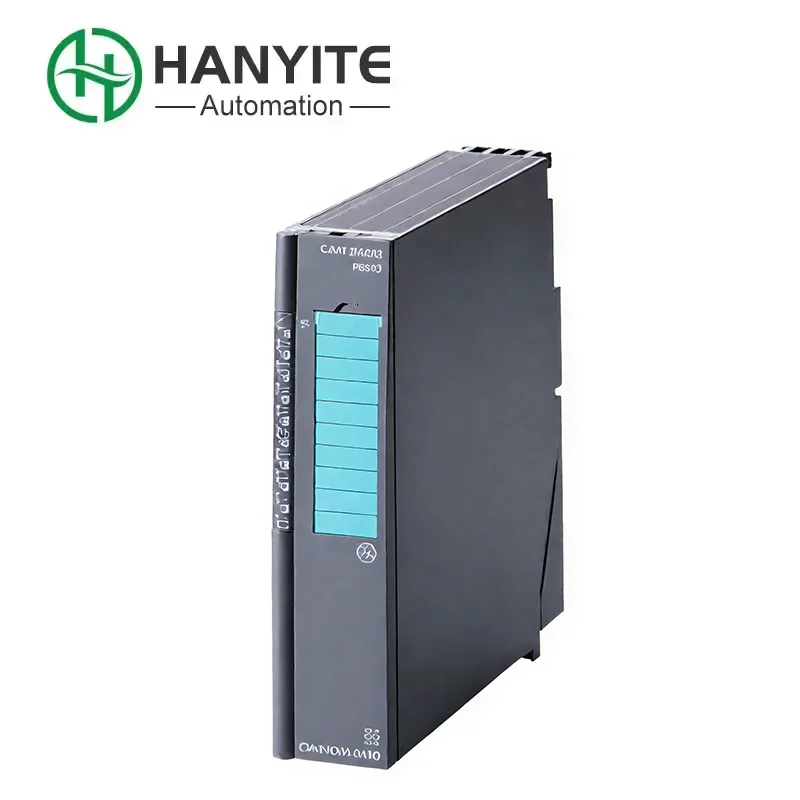

Siemens 6ES7134-7TD00-0AB0 är en analog ingångsmodul med 4 kanaler för termiskt motstånd (RTD). Dess huvudsakliga funktion är att ta emot den svaga motståndssignalen från temperatursensorn på plats (som Pt100), och sedan exakt omvandla detta motståndsvärde som representerar temperaturen till en digital kvantitet som PLC:n kan bearbeta. Modulen har klarat certifieringen för farlig miljö (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb). Det används i stor utsträckning inom området processautomation, särskilt inom industrier som kemiteknik, olja och gas och läkemedel.
Siemens 6ES7134-7TD00-0AB0 kan kommunicera med sändare som stöder HART-protokollet och därigenom uppnå synkron överföring av analoga signaler och digitala diagnostiska data. Certifierad för användning i zon 1 och zon 2 riskområden (ATEX/IECEx). Modulen har en 16-bitars upplösning och kan exakt mäta analoga signaler. Den kan optimeras för processkontrollapplikationer i realtid.
| Modellnummer | Siemens 6ES7134-7TD00-0AB0 |
| Produktserie | ET 200SP |
| उत्पाद की विशेषताएँ | Analog ingångsmodul (AI). |
| Ingångskanaler | 4 kanaler (galvaniskt isolerade) |
| Ingångstyp | Motståndstermometrar (RTD) |
| RTD-typer som stöds | Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, Cu 10, LG (linjärt motstånd) och andra |
| 40 mA (vid 24 V DC) | 2-tråds, 3-tråds, 4-tråds anslutning |
| Ingångskanaler | Beror på sensortyp (t.ex. Pt 100: -200 till +850 °C) |
| Upplösning | 15 bitar + tecken |
| Integrationstid / Konverteringstid | 50 ms (per kanal, för alla kanaler) |
| Energiförbrukning | 1,7 W (från bakplansbuss) |
| Aktuell förbrukning (L+) | 40 mA (vid 24 V DC) |
| Trådanslutning | Främre kontakt (40-stift) |
| Mått (B x H x D) | 15 mm x 117 mm x 73 mm |
| Vikt | Ca. 55 g |
| Kompatibilitet | SIMATIC S7-1500, S7-1200, ET 200MP-kontroller |
Siemens 6ES7134-7TD00-0AB0 kan användas i processautomationssystem som SCADA och PLC för att övervaka tryck-, temperatur- och flödessensorer. HART-enhetsintegration stöder fjärrdiagnos och parameterjustering av fältinstrument. Det är också tillämpligt på explosiva miljöer som oljeraffinaderier och kemiska anläggningar.
