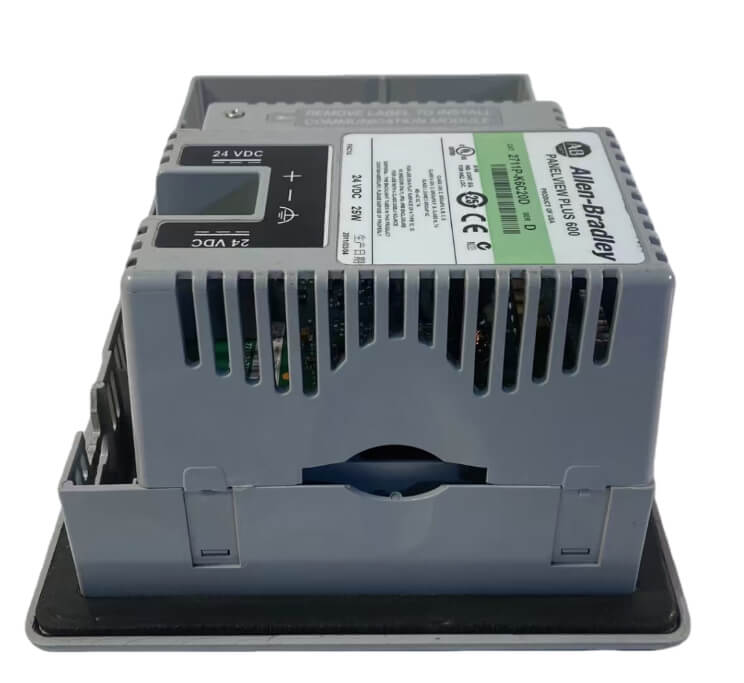

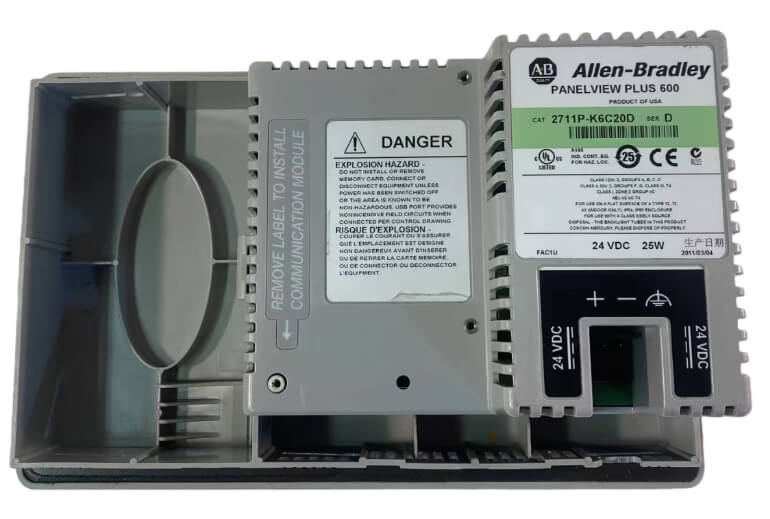

Allen Bradley 2711P-K6C20D

Den metallurgiska högdammverkstaden kräver anti-interferensterminalövervaknings-PLC. Den traditionella pure touch HMI är benägen att misslyckas med instruktioner på grund av oljeförorening. Allen Bradley 2711P-K6C20D använder dubbla ingångar av beröringsknappar och fysiska knappar för att säkerställa noggrannheten i parameterinmatning och nödstopp även när du bär tjocka handskar; den är kompatibel med 18-32V DC bredspänningsströmförsörjning och har inbyggda DH-485 och DF1 dubbla seriella portar, vilket avsevärt förbättrar stabiliteten för underliggande kommunikation i heterogena nätverk jämfört med äldre modeller med ett enda protokoll. Efter att ha kopplats till Hanyite Automation Technology och implementerats i grossistkanalen, är utrustningen helt ny och i lager, och uppfyller de brådskande installationskraven för produktionslinjerenoveringar.

Egenskaper och fördelar

I komplexa produktionslinjerenoveringar och utrustningsintegrationsprojekt påverkar driftterminalens stabilitet och kommunikationsflexibiliteten direkt systemets operativa effektivitet. Allen Bradley 2711P-K6C20D, med dess knappsats + pekläge med dubbla ingångar, kan exakt utföra nödstart/stopp och numerisk inmatning via fysiska knappar även när operatören bär tjocka skyddshandskar, vilket effektivt undviker riskerna för oavsiktlig beröring eller felfunktion på en ren pekskärm. Dess inbyggda multiprotokollkommunikationsförmåga förenklar avsevärt enhetens nätverksprocessen i heterogena nätverk, vilket säkerställer effektiv datainteraktion och realtidsövervakning på underliggande nivå, och ger tillförlitligt gränssnittsstöd för kontinuerlig produktionsverksamhet.

Nyckelfunktioner

Du får två sätt att interagera med den här enheten: en pekskärm och ett tangentbord med full funktion. Det betyder att du kan gå igenom menyer eller slå in exakta parametrar. Även när panelen är oljig eller dammig klickar de fysiska knapparna fortfarande tydligt, så att du vet att ditt kommando gick igenom.

Den pratar med flera protokoll direkt med portar som RS-232, DF1 och DH-485, så den fungerar med äldre kontrollutrustning. Allen Bradley 2711P-K6C20D ansluts direkt till MicroLogix PLC:er utan några extra gateways, vilket gör att data rör sig smidigt.

Den 5,5-tums STN-skärmen är ljusstark och lätt att läsa i de flesta fabriksbelysningar. Du behöver inte kisa för att se larm eller bearbeta data, vilket gör kontrollerna snabbare och enklare för ögonen.

Miljöanpassningsförmåga

Industriella miljöer är tuffa mot terminaler – temperatursvängningar, fukt och störningar kan orsaka verkliga problem. Allen Bradley 2711P-K6C20D är byggd för att klara det, från 0°C till 55°C, så den fungerar i både varma kvarnar och kalla transformatorstationer. Frontpanelen är klassad NEMA 4X/IP65, så den kan spolas ner utan att vatten kommer in, och håller även damm borta. Det hjälper till att hålla enheten igång längre, med mindre stilleståndstid från miljöfaktorer.

Vanliga frågor

Q1. Hur hanterar man att den här skärmen inte ansluter till MicroLogix 1400?

S: Kontrollera först om kablarna är korrekta. 232-anslutningen är benägen att felinrikta stiften. Om kablarna bekräftas vara bra, gå till kommunikationsinställningarna i systemet och ändra protokollet till DF1 full duplex. Ställ in baudhastigheten så att den matchar PLC:ns, vanligtvis 19200. Använd inte automatisk detektering; gamla enheter kan ofta inte känna igen det. Manuell inställning är det säkraste alternativet.

Q2. Beröringskalibreringen är mycket felaktig, pekaren flyttas härifrån till dit. Hur kalibrerar man den?

S: När maskinen är påslagen, håll nere det övre vänstra hörnet av skärmen och släpp inte taget. Gå in på kontrollpanelen och hitta ikonen "Touch Screen". Klicka på den och klicka på "Kalibrera". Peka bara med korsmarkören. Var uppmärksam på att inte skaka fingret när du kalibrerar. Använd en pekpenna eller nagelspets för att peka mot mitten för det mest exakta resultatet. Efter att ha klickat kommer det att uppmanas att spara och starta om, och det kommer att träda i kraft.

Q3. Kan jag använda den här maskinen med tjocka oljeindränkta handskar?

S: Ren pekskärm fungerar definitivt inte. Denna skärm är en resistiv skärm och tjocka handskar kommer inte att kunna penetrera den. Men 2711P-K6C20D har fördelen av att ha fysiska knappar under. För dagliga operationer som att starta och stoppa utrustningen, ange ett nummer etc. kan du trycka direkt på tangentbordet utan att behöva ta av handskarna för att röra skärmen. Detta är mycket bekvämare att använda i fält.

Q4. Hur byter man ut batteriet? Kommer programmet att gå förlorat om strömmen stängs av?

S: Det finns en liten täckplåt i det övre högra hörnet av skärmen. Ta bort den för att se batteriet. Byt ut den snabbt inom tre minuter. Kondensatorerna inuti kan hålla strömmen, och displayen och inställningarna går inte förlorade. Om det tar mer än tio minuter kan beröringskalibreringsdata behöva omdefinieras, men konfigurationsprogrammet lagras i Flash och går inte förlorat.
