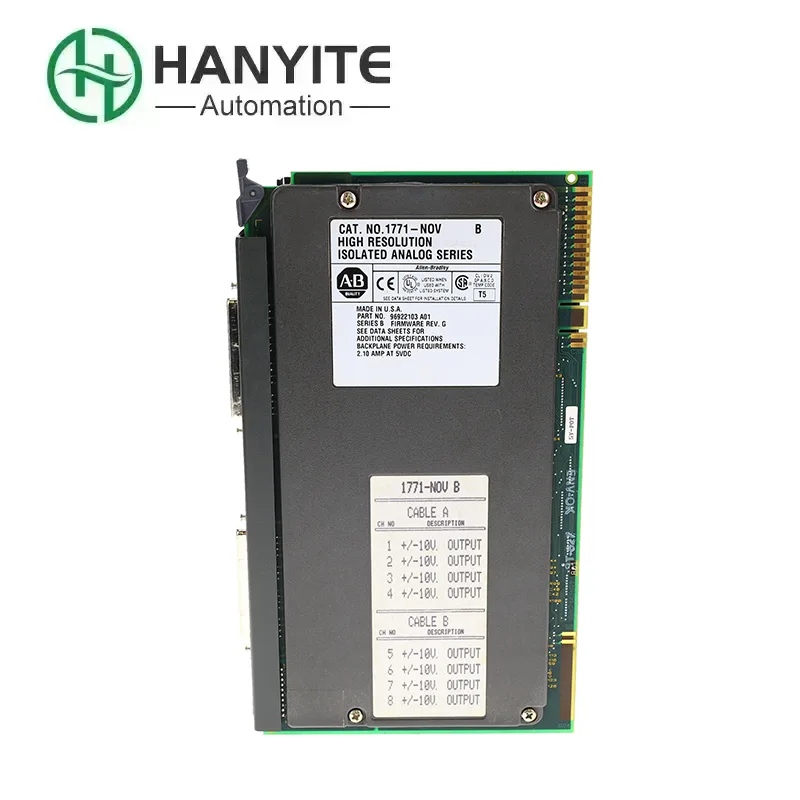

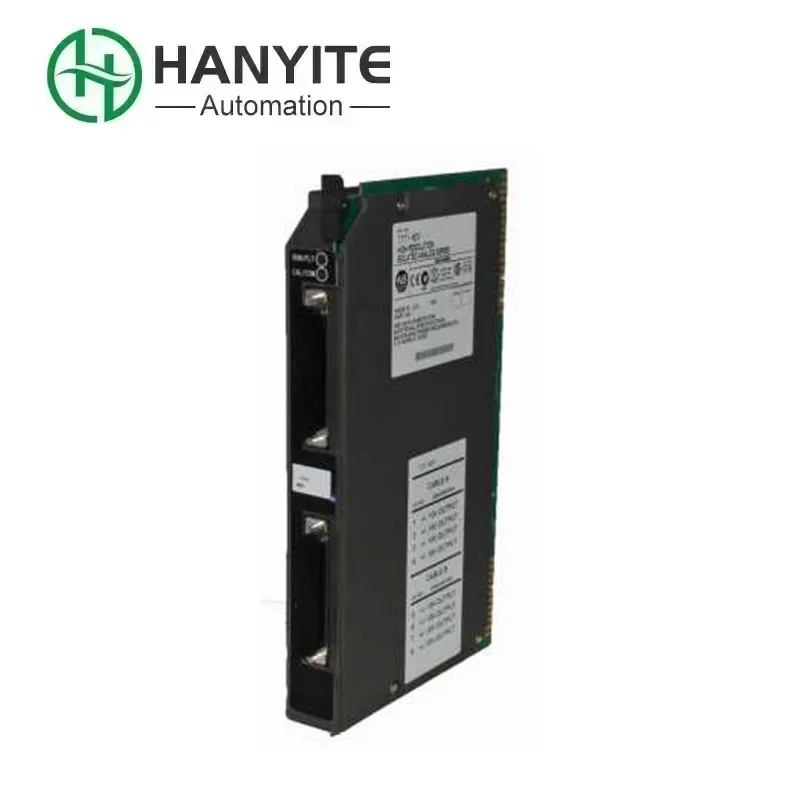

Allen Bradley 1771-NOV, det är en mycket viktig "expert för precisionsarbete" inom Rockwells varumärkesfamilj 1771. Om du har sett modulen av IBN-typ är den för att hantera uppgifter av typen "på" eller "av". Men den här NOV är annorlunda. Det handlar specifikt om de ständigt föränderliga signalerna. Till exempel stiger vattennivån i en vattentank gradvis, och temperaturen i en ugn ökar också stegvis. Det är inte enkla "ja" eller "nej"-situationer, utan snarare specifika siffror. Arbetet med det är att exakt "översätta" spännings- och strömsignalerna som tas emot från platsen till siffror, vilket informerar PLC:s "hjärna" om den aktuella situationen. Så om du vill göra några skräddarsydda uppgraderingar för din egen utrustning eller byta ut en felaktig modul, är det oerhört viktigt att hitta rätt plats. Här garanterar vi original och helt nya produkter, och de finns just nu i lager. Du behöver inte vänta; du kan ta dem och använda dem direkt, utan dröjsmål.
|
1. Plint: |
Det finns två rader med skruvar på framsidan, som används för att ansluta signalledningar. Varje kanal har 3 punkter: en för anslutning av signalen, en för anslutning av den gemensamma terminalen och den andra är specifikt för anslutning av skärmtråden för att förhindra störningar. |
|
2. Liten brytare (DIP): |
På sidan av modulen finns en grupp små strömbrytare som måste växlas med pincett. Detta är dess "meny". Du måste manuellt säga till det: "Port 1 jag ansluter ström, Port 2 jag ansluter spänning..." Om den inte är korrekt inställd kommer den inte att fungera. |
|
3. Indikeringslampor: |
Det finns två lampor på panelen. Den ena är en grön "AKTIV" lampa som lyser, vilket indikerar att den fungerar korrekt. Den ena är en röd "FAULT"-lampa som lyser, vilket betyder att det finns ett problem, och den uppmanar dig att kontrollera. |
|
4. Inuti: |
Den mest värdefulla delen inuti är A/D-omvandlingschippet med hög precision, tillsammans med ett gäng anti-interferenskretsar, som säkerställer att signalerna den "hör" är rena och inte förvrängda. |
Sensorer på plats (som temperatursändare)
Generera 4-20mA strömsignaler
Anslut till ingångsterminalerna på Allen Bradley 1771-NOV genom skärmade partvinnade kablar
A/D-omvandlaren inuti modulen omvandlar den analoga signalen till en 12-bitars digital signal
Den digitala signalen sänds genom PLC-bakplanet till PLC-5 CPU
CPU:n läser av detta värde i programmet, utför bedömning, beräkning eller visning.
1. Gör kontrollen mer "smart", med denna funktion kommer PLC:n inte längre att vara en "dum kille" som bara fortsätter att slås på och av slumpmässigt. Allen Bradley 1771-NOV kan justera effekten gradvis baserat på det exakta temperaturvärdet, vilket sparar energi och förbättrar produktkvaliteten.
2. Gör processen "transparent", operatörer kan se temperatur och tryck i realtid på datorskärmen, ha en tydlig förståelse av situationen på produktionslinjen, precis som att ha ett "Guds perspektiv".
3. Hitta fel snabbare. Om sensorkabeln går sönder eller kortsluts kan denna modul omedelbart upptäcka det och rapportera det till PLC:n. Du kan ta reda på vilken tråd som är problemet genom att titta på programmet, utan att behöva söka överallt med en multimeter, vilket sparar mycket problem.
1. Allen Bradley 1771-NOV är den "ursprungliga frun" till PLC-5. De två är en perfekt match. När de väl är anslutna kan de användas omedelbart och kommunicera utan några hinder. De är väldigt stabila.
2. I Rockwells programmeringsprogram finns det ett dedikerat grafiskt gränssnitt för dig att ställa in det. Klicka bara några gånger med musen för att välja typ av kanal och intervall. Det är väldigt bekvämt och du behöver inte komma ihåg några komplicerade koder.
3. Den behöver inte stå bredvid PLC:n. Istället kan den placeras i en "liten utpost" (remote rack) som är mycket nära fältutrustningen genom en fjärransluten I/O-länk. På så sätt är signallinjerna kortare, mindre sannolikt att störas och de uppmätta data är mer exakta.
4. Även om den är baserad på den gamla plattformen för PLC-5, är alla sensorer och kablar som den ansluter standard. I framtiden, om du vill uppgradera till ett mer avancerat ControlLogix-system, kan dessa sensorer och kablar fortfarande användas. Du behöver bara byta ut motsvarande nya modul. Den gamla investeringen är inte bortkastad.
