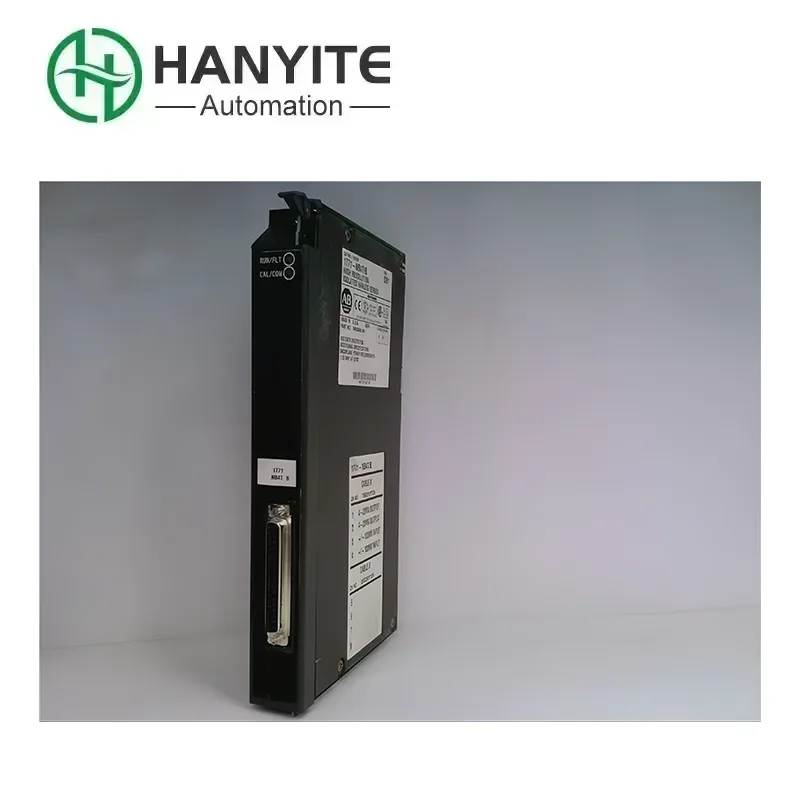

Allen Bradley 1771-NB4T

Allen Bradley 1771-NB4T är en PROFIBUS-DP-kommunikationsmodul från Rockwell 1771-serien. Du kan tänka på det som en "översättare" eller en "bro". I många fabriker kan utrustningen komma från olika "länder" (märken), till exempel PLC:er är från Rockwell (talar "engelska"), men frekvensomformarna, sensorerna eller instrumenten är från Siemens eller andra europeiska märken (talar "tyska"). De förstår inte varandras språk och kan inte kommunicera direkt. Uppgiften med det är att göra det möjligt för Rockwells PLC-5 eller SLC 5/03 och högre serie PLC:er att förstå och styra de enheter som talar PROFIBUS "tyska", så att hela automationssystemet kan fungera smidigt och samarbetande. Därför, när din fabrik behöver köpa denna avgörande "översättare", är det ytterst viktigt att välja en pålitlig leverantör. Vi lovar att tillhandahålla original och helt nya moduler för att säkerställa att ditt gamla system kan fungera stabilt och under lång tid.

Effektivitetsförbättring

1. Tidigare kunde det krävas mer än ett dussin ledningar för att ansluta en enhet. Nu behövs bara en busskabel och några få kontakter, vilket avsevärt minskar installationstiden.

2. Genom konfigurationsmjukvaran kan tekniker se hela nätverksstatusen på datorn och snabbt lokalisera kommunikationsproblem, istället för att använda en multimeter för att kontrollera en tråd i taget som de gjorde tidigare.

3. När en enhet inte fungerar kan modulens diagnostiska information snabbt berätta vilken slavstation som har kopplats ur, och underhållspersonalen kan direkt gå för att kontrollera den enheten, istället för att söka överallt efter problemet, vilket avsevärt förkortar stilleståndstiden.

4. Stora mängder data kan läsas från enheten på en gång (såsom driftström, frekvens, felkoder för frekvensomformaren etc.), istället för att bara kunna läsa en enkel signal som tidigare. Informationen är mer omfattande och kontrollen är mer exakt.

Kärnintressepunkt

1. Den största fördelen är att enheter av olika märken kan samexistera harmoniskt inom ett system. Du behöver inte byta ut alla Siemens frekvensomvandlare bara för att använda Rockwells PLC, vilket sparar en betydande summa pengar.

2. Jämfört med traditionella punkt-till-punkt hårda kablar, tillåter PROFIBUS att många enheter kan anslutas på en enda busskabel. Ju fler enheter det finns, desto mer märkbara blir kostnadsbesparingarna vad gäller kablar, rack och konstruktion, och desto renare blir skåpet.

3. Digital kommunikation är mer exakt, har starkare anti-interferenskapacitet och dataöverföring är snabbare, vilket gör att hela kontrollsystemet kan uppnå en högre nivå av svarshastighet och stabilitet.

4. För de PLC-5-system som fortfarande fungerar stabilt, om nya PROFIBUS-enheter behöver läggas till, är denna modul det bästa valet, och undviker den enorma investeringen i att uppgradera hela systemet.

Kompatibilitet och integration

1. Allen Bradley 1771-NB4T är huvudsakligen designad för användning i kombination med PLC-5 och SLC 5/03 och högre serieprocessorer. Observera att den inte kan användas på mer moderna ControlLogix- eller CompactLogix-plattformar, som har motsvarande 1756- eller 1769-seriemoduler.

2. Den måste installeras i 1771-seriens I/O-rack, såsom 1771-A1B, 1771-A2B, 1771-A3B, etc.

3. Som masterstation kan den integrera de flesta tredjepartsenheter som stöder PROFIBUS-DP-slavprotokollet, såsom frekvensomvandlare, startmotorer, instrument, I/O-moduler, etc. från märken som Siemens, SEW och Danfoss. Kompatibiliteten är mycket omfattande, och det är verkligen en "jack of all trades".

4. RSLogix 5 eller RSLogix 500 måste användas för att skriva PLC-program, och data kan utbytas med 1771-NB4T genom blocköverföringsinstruktioner (BTR/BTW). Samtidigt måste programvaran RSNetWorx for PROFIBUS användas för att konfigurera hela PROFIBUS-nätverket.

FAQ

F1: Kan den här modulen användas på mitt ControlLogix-rack?

S: Allen Bradley 1771-NB4T är en modul i 1771-arkitekturen och kan endast användas i PLC-5- och SLC 500-system. ControlLogix-systemet kräver användning av 1756-DNB- eller 1756-DNBH-moduler.

F2: Hur kan jag veta om mitt PLC-program läser och skriver data korrekt?

S: I PLC-programmet måste du använda instruktionerna för läsning av blocköverföring (BTR) och blocköverföringsskrivning (BTW) för att kommunicera med modulen. Du kan övervaka "kompletteringsbiten" (DN) och "felbiten" (ER) i dessa instruktioner, såväl som data i datatabellen, för att avgöra om kommunikationen är normal.

F3: Kan utrustningen jag har, som är PROFIBUS-PA, anslutas direkt?

A: Nej, det kan det inte. PROFIBUS-PA är en säker buss som används för processautomation. Du behöver en DP/PA-kopplare eller länk för att ansluta PA-segmentet till DP-nätverket, och sedan kan Allen Bradley 1771-NB4T kommunicera med PA-enheten.
