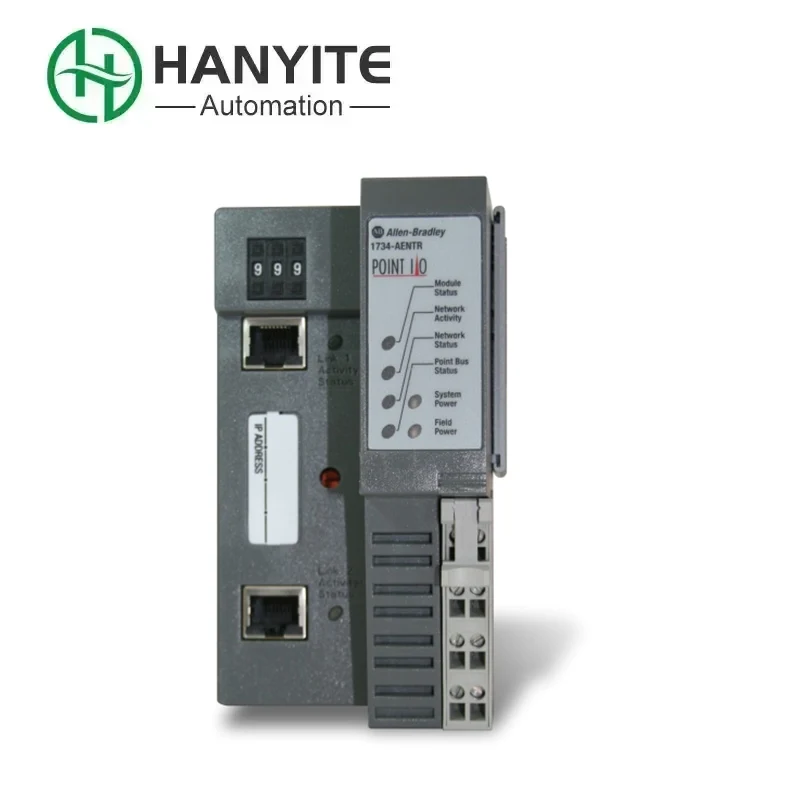

Allen Bradley 1734-AENTR

Hanyite är en officiell partner till Rockwell. Vi levererar denna Allen Bradley 1734-AENTR, som är en dual Ethernet dot I/O-kommunikationsadapter. Den används huvudsakligen för att ansluta punkt-I/O-rack till den centrala styrenheten i Ethernet/IP-nätverket och stöder datautbyte mellan styrenheter och fältenheter såsom ställdon och sensorer i industriella automationssystem. Modulerna i 1734-serien erbjuder nätverkstopologikompatibilitet och effektiv dataöverföring och används därför i stor utsträckning inom tillverkningsautomation.

Kärnfunktioner

Kärnfunktionen hos Allen Bradley 1734-AENTR är att möjliggöra en stabil anslutning av en serie fjärranslutna I/O-moduler till ett industriellt Ethernet-nätverk. Den läser inte direkt av sensorer eller drivventiler; istället samlar den in information från alla I/O-moduler och överför den till huvud-PLC:n via Ethernet-kabel. Modulerna kommunicerar med EtherNet/IP-protokollet och är utrustade med två switchade portar för att skapa ett ringnätverk på enhetsnivå. När detta ringnätverk fungerar korrekt kan data sändas samtidigt i båda riktningarna.

Strömförsörjning och installation

Allen Bradley 1734-AENTR kräver en extern 24VDC-strömförsörjning för ökad säkerhet. Den kan monteras vertikalt på DIN-skenan längst till vänster i POINT I/O-systemet och fungerar som nätverksgränssnitt till huvudstyrenheten. Operatörer kan kontakta Hannett när som helst för alla frågor.

1734-EXT1/EXT3

Statiska IP-adresser är den rekommenderade standardkonfigurationen. Adressen förblir oförändrad efter ett strömavbrott, vilket säkerställer stabil kommunikation. Det ger högre säkerhet. Dynamiska IP-adresser är lämpliga för specifika scenarier, men adressändringar kan orsaka kommunikationsfel, så tekniker måste iaktta försiktighet under drift.

adaptermoduler och tillbehör

Kärnfunktioner

Allen Bradley 1734-AENTR måste placeras längst till vänster om POINT I/O-racket som nätverksingångspunkt för hela I/O-systemet. Kategori 5 eller 6 partvinnade kablar bör användas för att säkerställa stabil signalöverföring och förhindra produktionsavbrott. Det rekommenderas att använda en statisk IP-adress, eftersom en dynamisk IP-adress kan orsaka kommunikationsavbrott. Detta kräver specialiserad teknisk kunskap.
